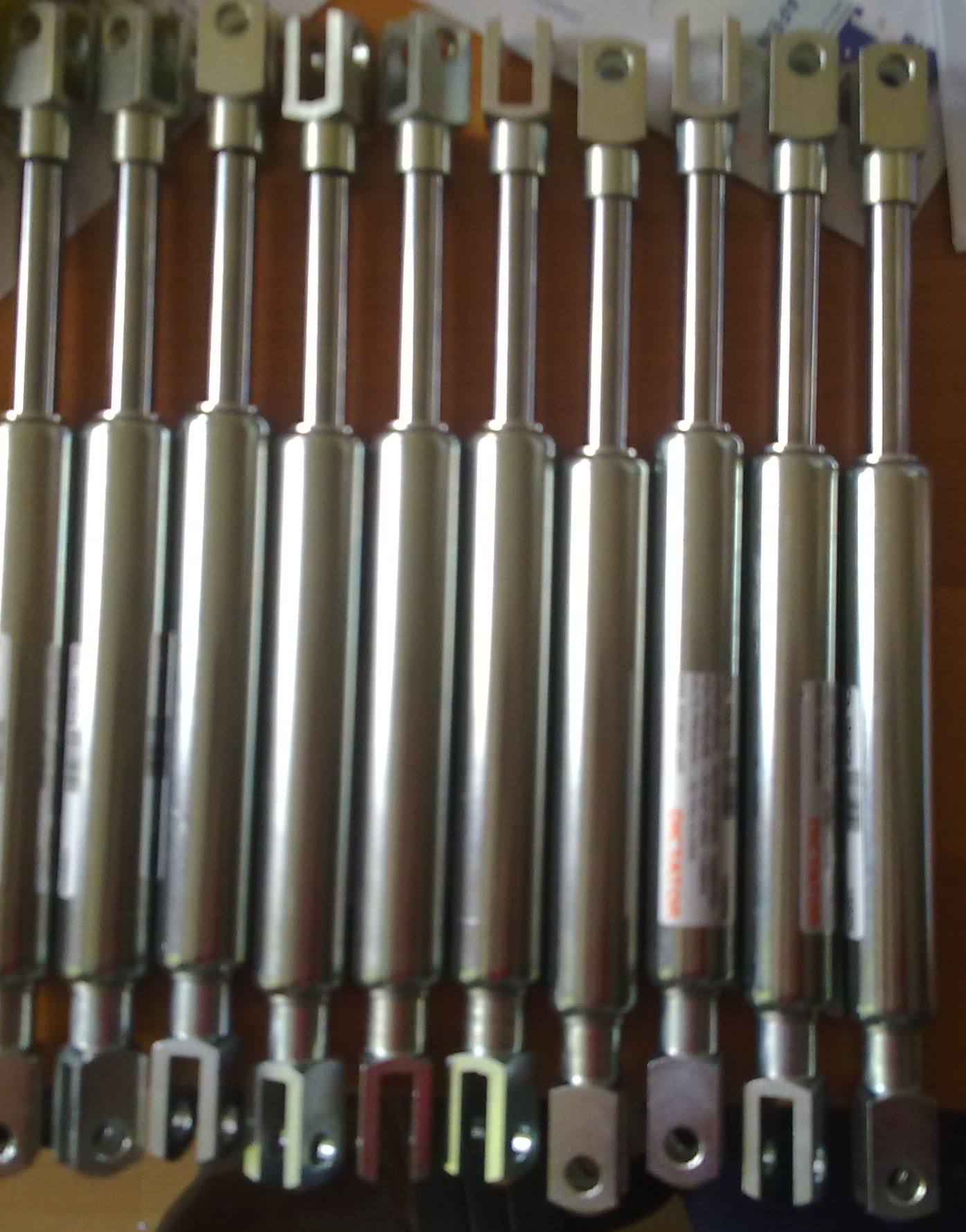

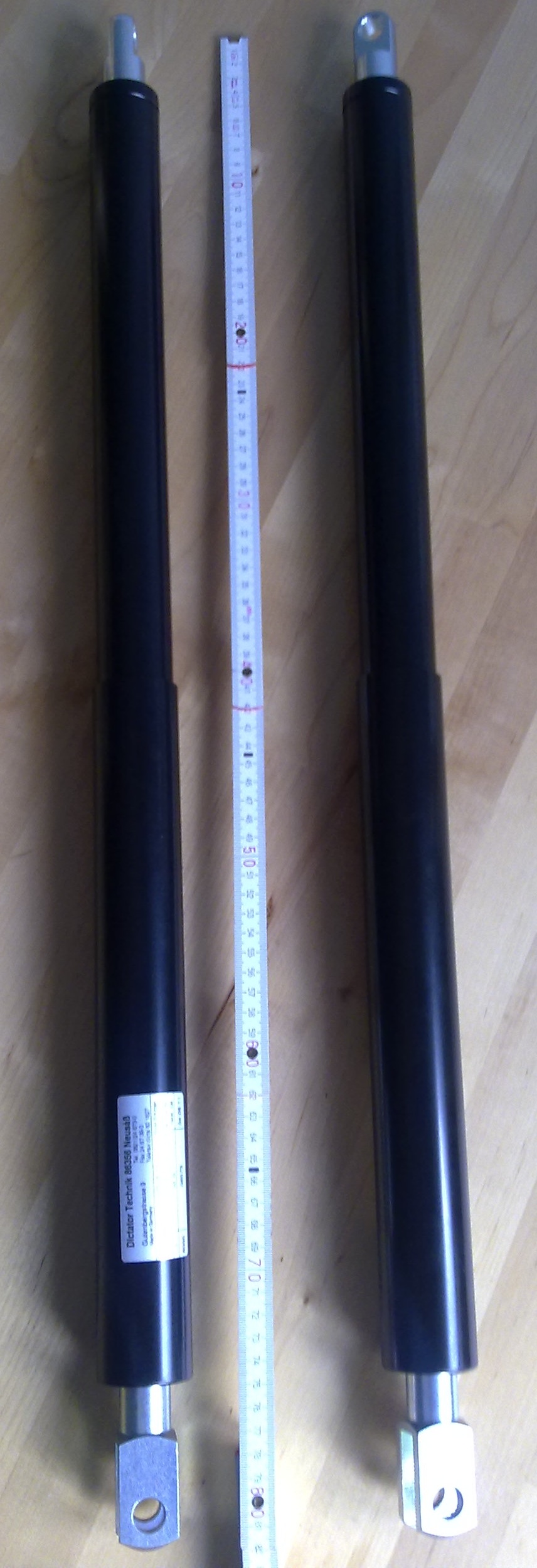

Gázrugó

DICTATOR gázrugók

A DICTATOR olyan magas minőségű ügyfélreszabott gázrugókat gyárt, amelyek extrém
működési feltételek mellett is megbízhatóan és tartósan teljesítenek, ezen felül
egyéni díjmentes tanácsadást és számítást is biztosít ügyfeleinek.
A DICTATOR gázrugói között nyomó gázrugókat, húzó gázrugókat, mereven és rugalmasan blokkolható gázrugókat egyaránt megtalálhat, akár rozsdamentes kivitelben is.



Gázrugók gyártását, a személyre szabott jellegük ellenére 10 munkanap
alatt végezzük. Amennyiben szükséges,  egyedi rövid határidőre is le tudjuk gyártani gázrugóinkat.


Néhány példa, ahol a DICTATOR által gyártott gázrugók alkalmazhatók:

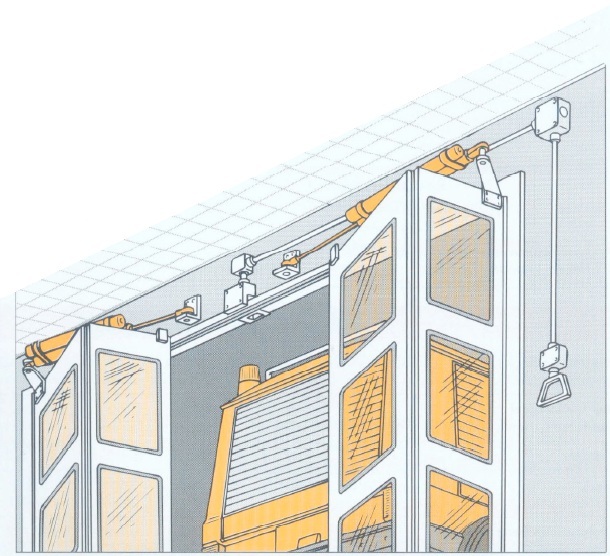

Tűzvédelmi harmonika ajtónál a záródási sebesség állítása. A beépített végcsillapítás, a végállás előtt fékezi a mozgást, ezzel
megakadályozza, hogy az ajtószárny keményen és zajosan összecsukódjon.

Harmonika ajtó

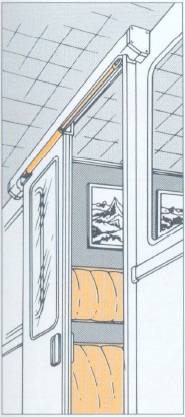

„Normál" gázrugók lefelé mutató dugattyúrúd állásnál építhetők be. Ha például tolóajtónál
vízszintes beépítés szükséges DICTATOR-nál ez sem probléma. A speciális olajkamrás
gázrugó a tömítést utólagosan keni, ami hosszabb élettartamot és csökkentett súrlódást biztosit.

Tolóajtó

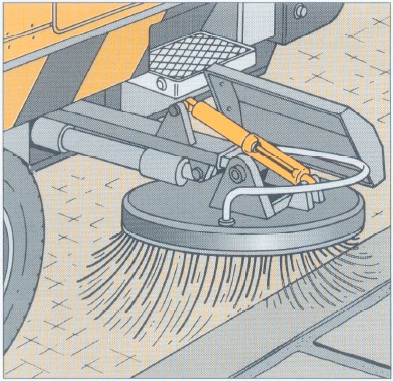

Festék vagy egyéb szennyeződés tönkreteheti a gázrugó tömítését. A DICTATOR védőcsöves gázrugóinél
- pl.: a seprőgépeknél - a polírozott dugattyú rúd abszolút mértékben védett, a működést nem zavarja.

Védőcsöves

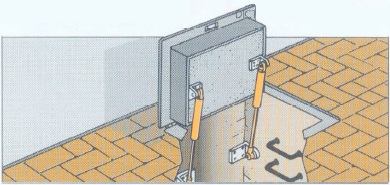

A DICTATOR gázrugói egyedi mérteben és erőben bármilyen fedél nyitását megkönnyíthetik. A felfüggesztési pontokat ismerve pontosan meghatározható, hogy Önnek milyen gázrugóra van szüksége.

Fedlapok



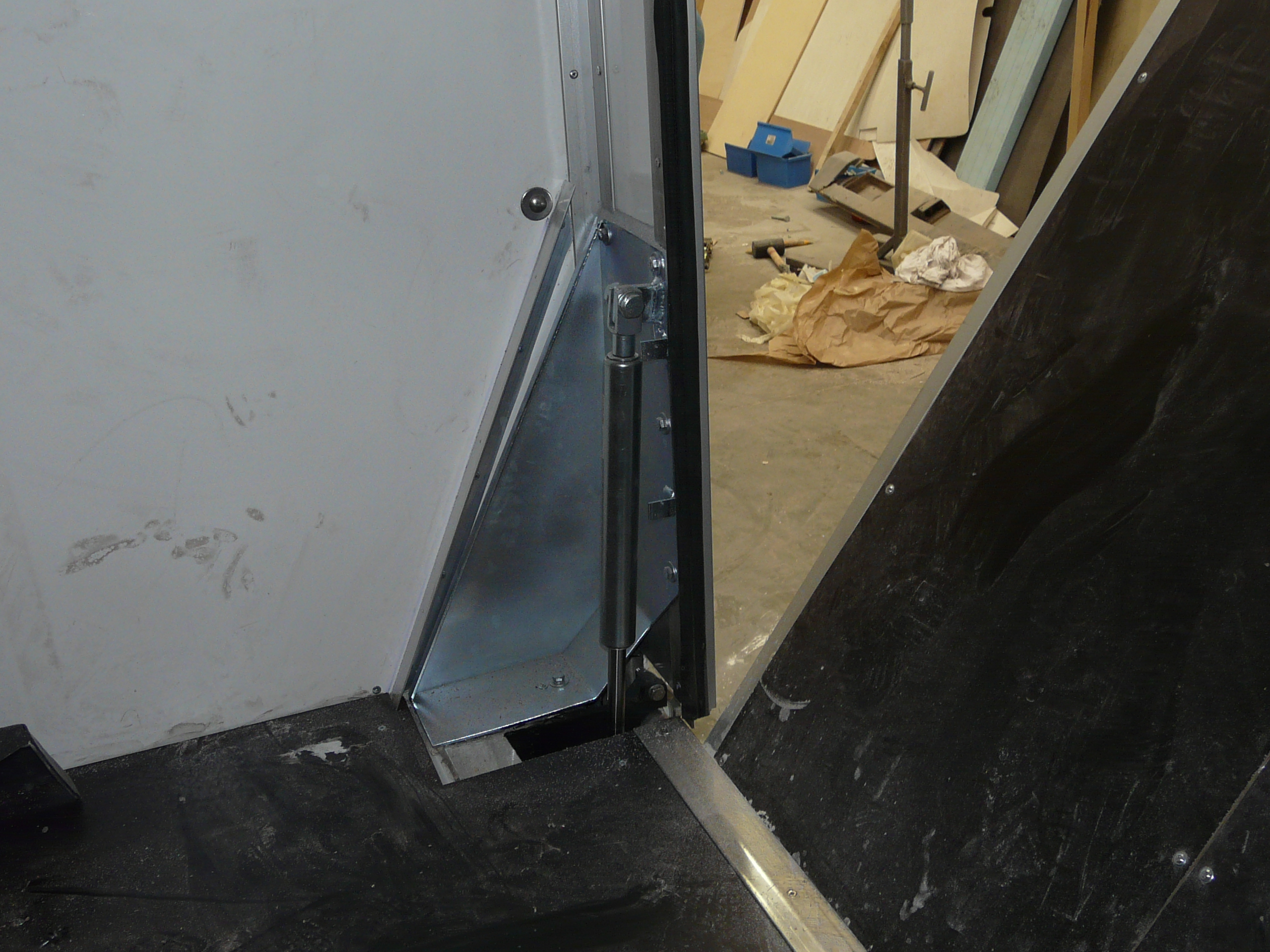

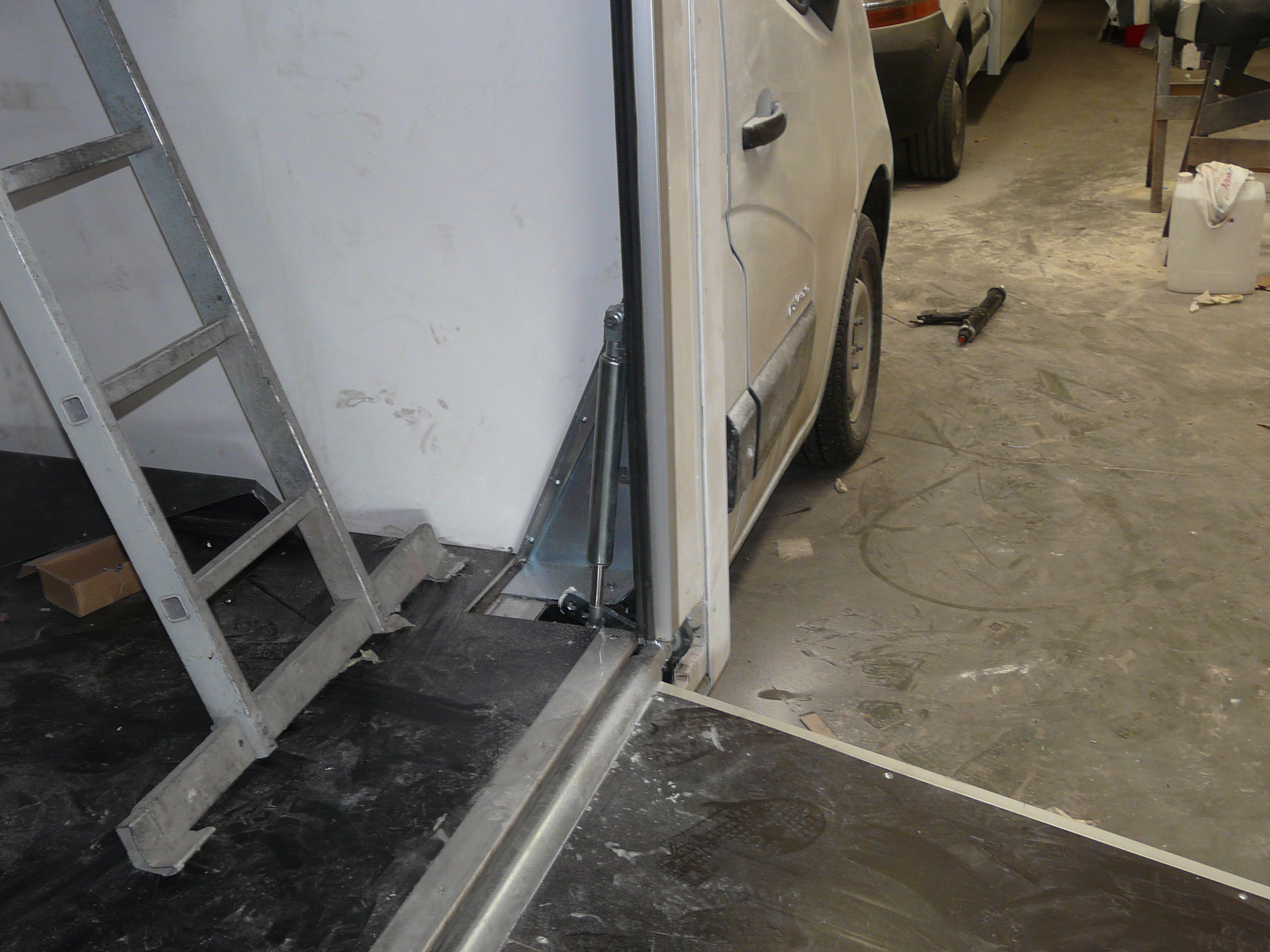

Nyílászáró

A nagyobb méretű ipari gázrugóknál, a dugattyúra nagynyomású nitrogén gáz hat. A hirtelen
mozgást és a végállást olaj csillapítja, míg a speciális tömítések biztosítják a csekély súrlódást és a hosszú élettartamot.

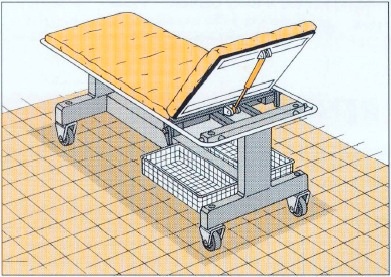

Adott állásban rögzíteni majd kioldani. A blokkolható gázrugóknál (mereven blokkolható, rugalmasan blokkolható) ez lehetséges és nem csak a kórházi ágyaknál alkalmazható.

Beteg ágy

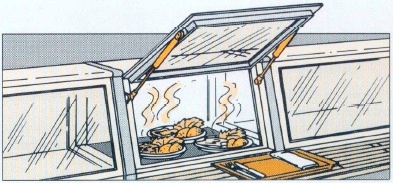

A gázrugók hatásfoka függ a környezeti hőfoktól. Ez hidegben csökkenhet,
melegben pedig nőhet. Tanácsadóink segítenek az adott alkalmazási területre szánt gázrugó kiválasztásában a környezeti hatásokat szem előtt tartva.

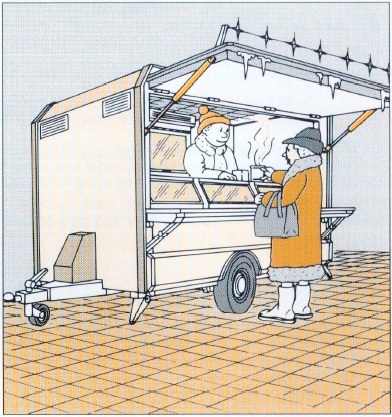

Büfékocsi

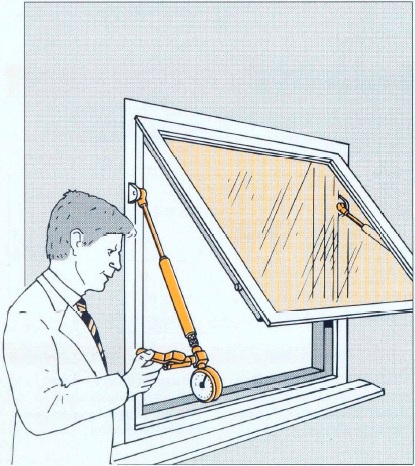

Gázrugóinkat gyártjuk szelepelt verzióban is. Ez kisérleti, első szériás daraboknál lehet előny, ahol a prototípusnál még nem tudjuk pontosan megkora erőre lesz szükségünk. A DICTATOR által gyártott szelepelt gázrugók ereje állítható a kívánt erőrszintre.

Mérnök

Speciális helyzetben, ahol nyomó gázrugó nem építhető be, a húzó gázrugó jelenthet megoldást. A DICTATOR egyedi méretű húzógázrugói sokféle alkalmazásra nyújthatnak megoldást.

Béka

Az élelmiszeriparban előírt szabályoknak megfelelően, elvárás a rozsdamentes acél felülettel gyártott gázrugó.
Az olajkamrát itt ásványi olaj és szilikon olaj helyett környezetbarát növényi bio olajjal töltjük fel.

Vendéglátás

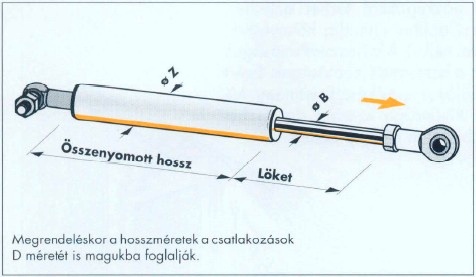

NYOMÓ GÁZRUGÓ

A DICTATOR ipari gázrugó a nagyszámú variációs lehetőségének köszönhetően majdnem
minden szerkezetnél használható. Alkalmazható súlykiegyenlítésre vagy mozgó részek
alátámasztására. A gázrugó egy hengeres kialakítású nyomórugó. A munkát a dugattyúrúd végzi
melyhez szükséges erőt a gáz nyomása, mennyisége és a dugattyúrúd átmérője határozza meg.
A progresszív jelleggörbe dacára, megfelelő konstrukciós kialakítással a teljes munkafolyamat
alatt majdnem azonos erőlefutást lehet elérni. Az élettartam sok tényező függvénye. Egy helyesen
megválasztott gázrugó több ezer löketet bír ki. Figyelemmel kell lenni: a lehetőség szerinti csekély
mértékű löketre, közepes nyomásra, megfelelő beépítésre, stabil megfogásra, normál környezeti
hőfokra. Ezenkívül fontos, hogy a dugattyúrúd ne sérüljön (pl.: karcolás) mivel ezek a
tömítéseken keresztül a gázrugó belsejébe kerülnek, melyek nyomáscsökkenést okozhatnak
és végső esetben a teljes tönkremenéshez vezethetnek.

Nyomó gázrugó

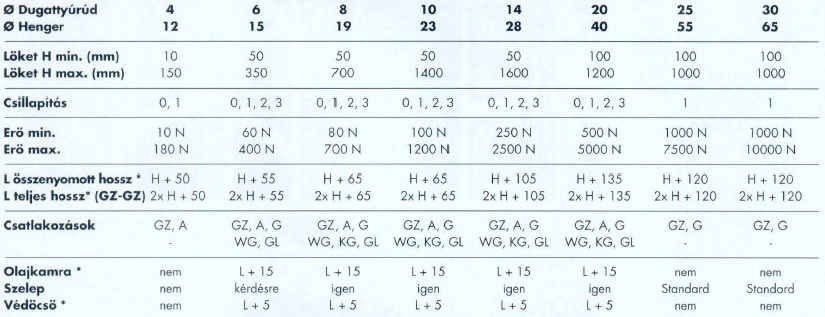

MŰSZAKI ADATOK

Olajkamra: (Kz: 4)

Olajkamra akkor szükséges, ha a gázrugó nem lefelé álló dugattyú rúddal van beépítve
(max. 35°). Az olajkamra megakadályozza a tömítés porózussá válását, ezáltal megnöveli
az élettartamot és csökkenti a súrlódást.

Szelep: (Kz: 5)

Szelep

Szelep akkor kell, ha a szükséges nyomás előre pontosan nem határozható meg, mint
pl.: a mint a gázrugóknál vagy egyedi daraboknál. A szelep a henger alján található és
imbusz csavarral, O karikás tömítéssel van biztosítva.
Nyitásnál védőszemüveg használandó!

Védőcső: (Kz: 6)

Védőcső

Védőcsövet akkor kell a gázrúgókhoz rendelni, ha az alkalmazási környezet erősen szennyezet.
Ezenkívül védi a dugattyúkat és ezzel egyúttal meghosszabbítja az élettartamot.

Csillapítási módok:

A dugattyúba beépített szelep fékezi a dugattyúrúd sebességét - a beépítési mód, gáznyomás,
olajtöltet függvényében:

0 kód =csillapítás nélkül
1 kód =kifutó dugattyúnál
2 kód =behúzó dugattyúnál
3 kód =kifutó és behúzó dugattyúnál

Elválasztott dugattyú:

Egy elválasztott dugattyús gázrugónál extra lassú kifutó sebességet lehet elérni. A kívánt
sebességet a rendeléskor kell megadni. Ez a gázrugó típus 100 - 300 mm löketre és
100 - 2500 N nyomó erőig szállítható.

Rozsdamentes és bio olaj:

Nedves környezetbe helyezett vagy tisztítószerrel kapcsolatba kerülő gázrúgóknál
rozsdamentes kivitel javasolt. Környezetbarát repce bázisú bio olaj javasolt a
különleges alkalmazási területeken - 20°C-ig.

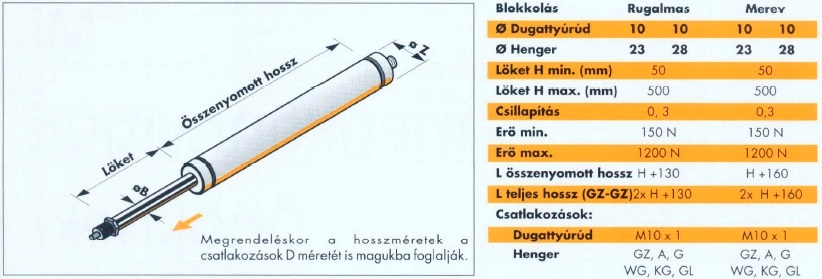

BLOKKOLHATÓ GÁZRUGÓK

Ha egy tárgyat valamely pozícióban meg kell tartani és rögzíteni, akkor ajánlhatók a DICTATOR
rugalmas vagy merev blokkolású gázrugói. A terhelhetősége kb. négyszerese az emelő erőnek.
A rögzítést a dugattyúrúd végén lévő kb. 5 mm hosszú rögzítőszög megnyomásával lehet kioldani.
Kérjük rendeléskor a blokkolás módjának megadását.

Blokkolható gázrugó

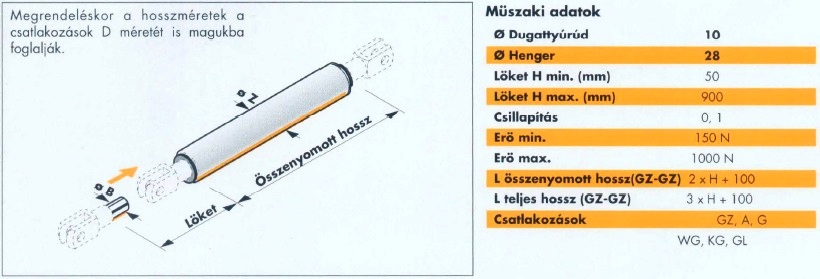

HÚZÓ GÁZRUGÓK

Ha konstrukciós okokból (pl. helyhiány) nem alkalmazható nyomó gázrugó, akkor DICTATOR
húzó gázrugó lehet a megoldás. Ezek a gázrugók fordított módon dolgoznak. Ezért más beépítési
előírásokat kell figyelembe venni (pl. dugattyúrúd felfelé). Húzó gázrugókat ajánlat alapján más
méretekben is szállítunk.

Húzó gázrugó

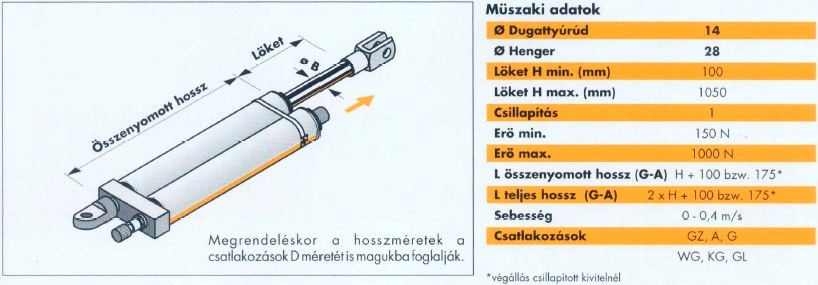

TOLÓEGYSÉG

A DICTATOR toló egység különleges gázrugó, amelynél a dugattyúrúd kihajtási sebessége
szabályozható. Ott alkalmazható, ahol pl. a harmonika ajtót biztosan és lágyan kell kinyitni,
hogy az ajtószárnyak a gyors nyitásnál ne akadjanak össze, a tolóegységet végállás csillapítással
lehet kiegészíteni.

Tolóegység

GÁZRUGÓ - CSATLAKOZÁSOK

Gázrugó csatlakozások

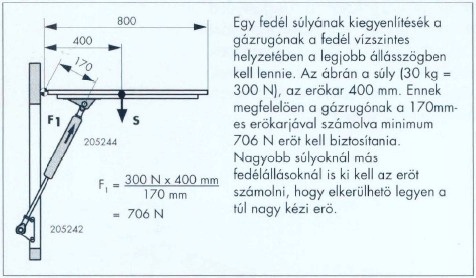

MÉRETEZÉSI PÉLDA

A legtöbb esetben egyszerűbb egy gázrugót meghatározni, mint egy spirálrugót, mert a gázrugót
meghatározott névleges erővel szállítják anélkül, hogy előfeszítést kelljen figyelembe venni.
A feliraton és a megrendelési rajzon megadott erő, a kinyomó erő kb.: 5 mm-el a teljes kinyomás!
állapot előtt (P1 pont az erő diagrammon). A dugattyúrúd visszanyomásához szükséges erő,
a súrlódási tényezővel növelt erő. Mennél jobban ki kell nyomni a dugattyúrudat, annál jobban
komprimálódik a gáz és így a kitoló erő (P2 pont) megnövekedik. Ez a "progresszivitás"
normál gázrugónál kg.: 30%-os. Különleges kivitelnél 5% és 300% között beállítható.
Biztonsági okokból alapvetően külön ütközőket kell kb.: 5 mm-el a végkifutás előtt beépíteni
(a gázrugó beépítése után).

Méretezési példa

Méretezés

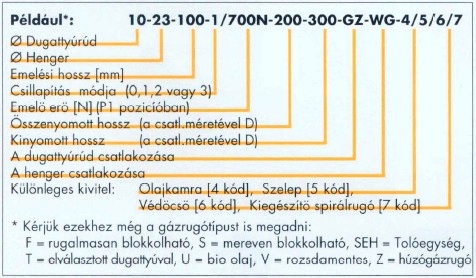

GÁZRUGÓ RENDELÉS

A DICTATOR ipari gázrugók problémamentesen rendelhetők, mivel a megadott műszaki adatok
méretében minden egyes gázrugót az Önök kívánsága szerint gyártunk le. Nem szükséges
figyelembe venni bizonyos lépcsőket a hosszaknál, vagy az erőknél. A DICTATOR megrendelési
rajz minden szükséges adatot tartalmaz. Kérdéseikre szívesen válaszolunk.

Gázrugó rendelés

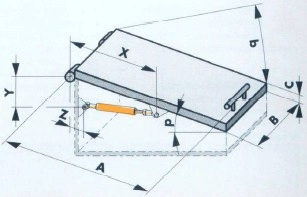

Szervizünk a megfogási pontokra számítógépes program alapján tesz javaslatot. Ehhez szükség
van a fedél méreteire (A,B,C), a rögzítési lehetőségre (X,Y,Z), a zárt fedél szögére (p), a nyitási
szögre (q) és a fedél súlyára.

Fedél méretezés

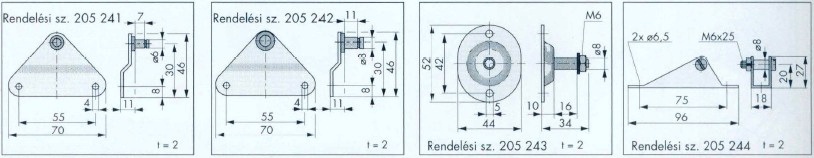

BIZTOSABB BEÉPÍTÉS

Ügyeljenek a gázrugó megfelelő és biztos megfogására és az ütközőre, mert a fedél mozgását
behatárolja, hogy a gázrugó két végállása előtti 5 mm kihasználatlan maradjon. Ez óvja a
tömítéseket és megakadályozza, hogy a nagynyomás alatti henger szétrobbanjon. Az alábbi
megfogások raktárról szállíthatók. Még sok más kialakítást is gyártunk.

Biztosabb beépítés

Beépítési helyzet

A dugattyúrúd lehetőleg lefelé mutasson. A csomópontokat és csatlakozásokat úgy kell
megválasztani, hogy hajlító erő ne lépjen fel.

Működési idő

Optimális élettartam eléréséhez a gázrugók naponta minimum 1 alkalommal és maximum percenként
6-szor üzemelhetnek.

Hőmérséklet

A DICTATOR gázrugók Standard olajjal -20°C és +80°C között üzemelhetnek.
Tűz- és hőveszélyes.

Vigyázat, nagynyomás

Erőszak és sérülés minden fajtája megrongálhatja a hengert.
Vegyék figyelembe a használati utasítást.
